uhb-zk耐腐蝕襯氟砂漿泵

UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵采用鋼襯超高分子量聚乙烯制成,該材料是目前國際上新一代耐腐耐磨工程塑料；具有強大的耐腐蝕性和卓絕的耐磨性能。該泵廣泛適用于溫度在100度以下，含固量(硬質軟質顆粒不限)不超過40%的任意濃度的酸、堿、鹽強氧化劑、有機溶劑等介質的輸送．

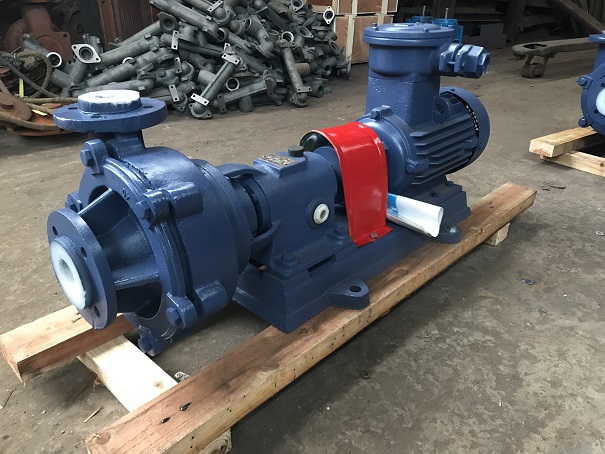

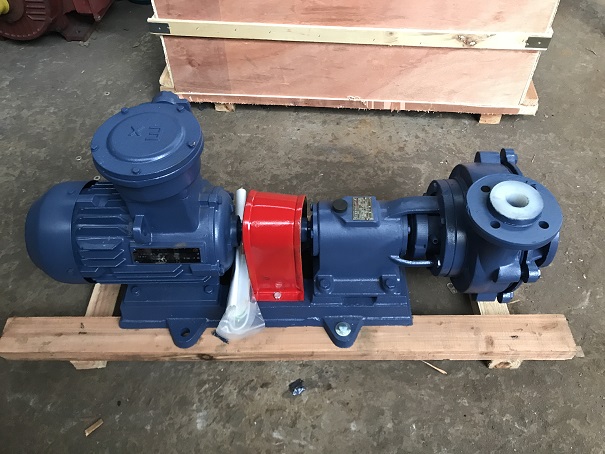

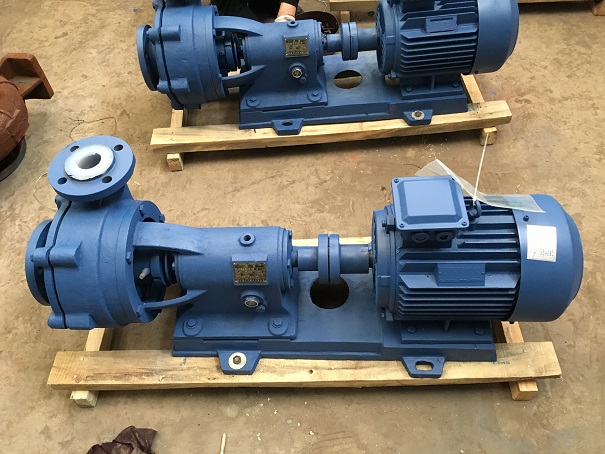

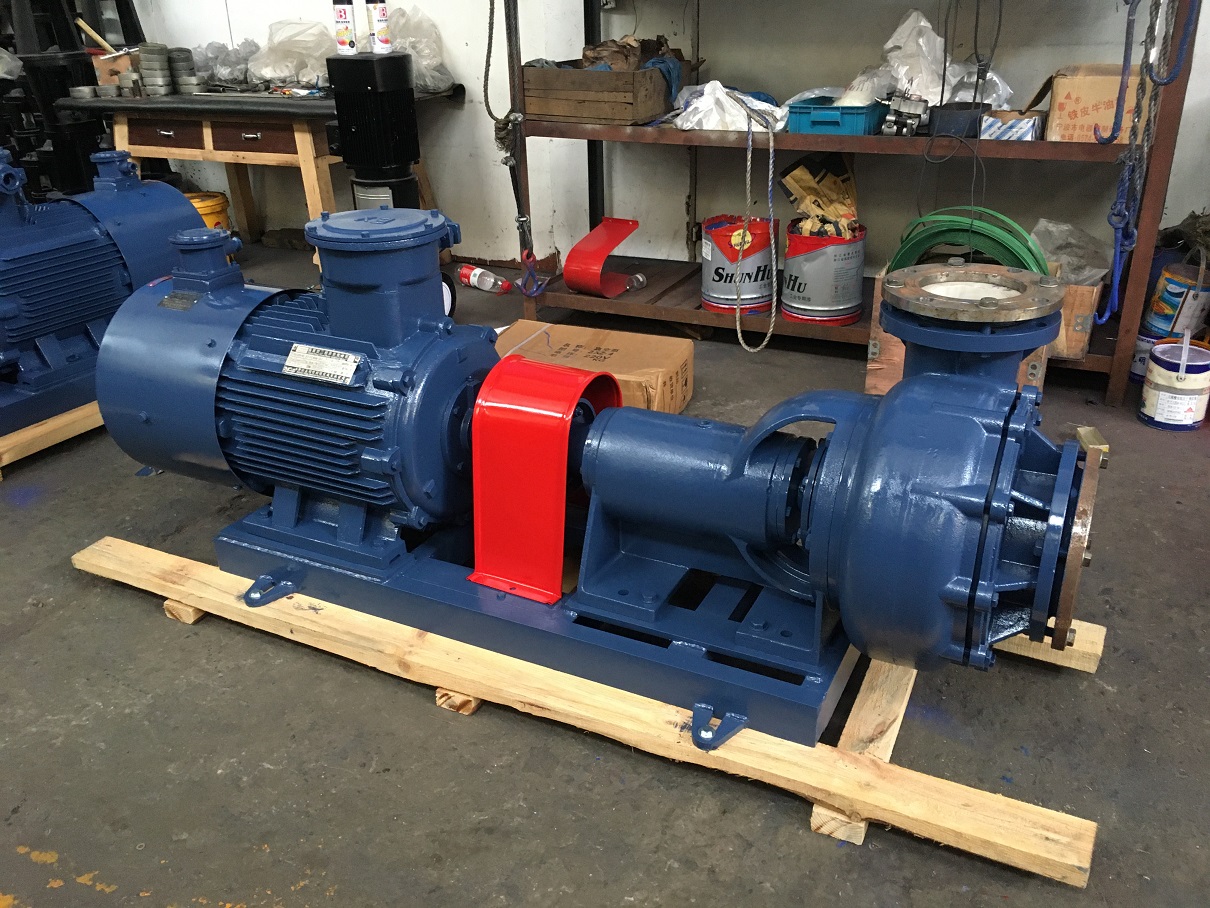

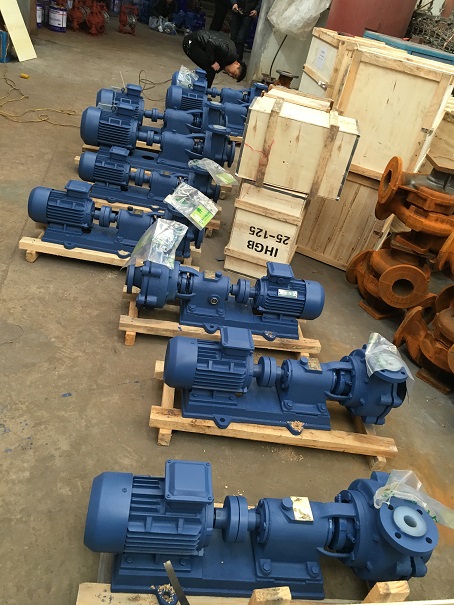

說明書下載耐腐蝕泵系列實物圖標牌合格證產品視頻

下一個[IJ防爆耐腐蝕化工堿泵]上一個：[FZB氟塑料自吸泵|四氟自吸泵|襯氟自吸泵]

產品概述：

設計特點:

UHB-ZK耐腐耐磨砂漿泵系列產品專為輸送具有一定腐蝕性且含有細顆粒或有結晶的介質而設計，采用鋼襯超高分子量聚乙稀模壓成型工藝制造，具有優異的耐腐蝕性和卓越的耐磨性能，結構設計為懸臂前開式，葉輪為半開式（無前蓋板），增強了流道內的通過性，使介質中的顆粒及雜質很快通過泵腔而不會堵塞，軸封為K型氟橡膠密封環外帶冷卻水套，兼顧了耐腐與耐磨的雙重要求。

此系列產品在金屬冶煉、鈦白粉、精細化工、化肥等行業深受用戶好評。另外可跟據客戶特殊耐腐或耐溫要求采用氟塑料內襯，還可定做特殊流量、揚程的非標型號。

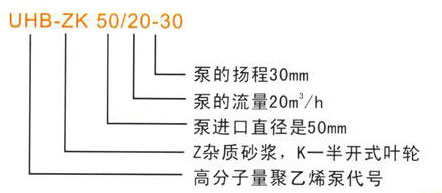

型號定義

適用范圍

本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體,尤其適用于輸送含細顆粒狀的強腐蝕性液體。使用溫度：-20℃～95℃，顆粒直徑：≤40目；濃度：≤50%。

性能參數

序號	型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率		進出口直徑 (mm×mm)	重量
序號	型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	軸功率	配備電機	進出口直徑 (mm×mm)	重量
1	32UHB-ZK-3-13	3	13	2900	0.3	0.75	32×25	80
2	32UHB-ZK-5-12	5	12	2900	0.42	0.75
3	32UHB-ZK-7-10	7	10	2900	0.5	0.75
4	32UHB-ZK-5-5	5	5	1450	0.25	0.75
5	32UHB-ZK-3-18	3	18	2900	0.4	1.1
6	32UHB-ZK-5-15	5	15	2900	0.55	1.1
7	32UHB-ZK-8-12	8	12	2900	0.7	1.1
8	32UHB-ZK-5-20	5	20	2900	0.72	1.1
9	32UHB-ZK-8-18	8	18	2900	1.2	1.5
10	32UHB-ZK-12-15	12	15	2900	1.3	2.2
11	32UHB-ZK-5-25	5	25	2900	1.1	2.2
12	32UHB-ZK-10-20	10	20	2900	1.6	2.2
13	32UHB-ZK-15-15	15	15	2900	1.7	2.2
14	32UHB-ZK-7.5-6	7.5	6	1450	0.4	0.75
15	40UHB-ZK-10-18	10	18	2900	1.3	2.2	40 X 32	130
16	40UHB-ZK-15-15	15	15	2900	1.7	2.2
17	40UHB-ZK-10-30	10	30	2900	2.2	3
18	40UHB-ZK-15-25	15	25	2900	2.7	3
19	40UHB-ZK-18-20	18	20	2900	2.6	3
20	50UHB-ZK-10-7.5	10	7.5	1450	0.6	1.1	50 X 40	170
21	50UHB-ZK-10-35	10	35	2900	3.2	4
22	50UHB-ZK-20-20	20	20	2900	3.0	4
23	50UHB-ZK-25-18	25	18	2900	3.2	4
24	50UHB-ZK-30-15	30	15	2900	3.1	4
25	50UHB-ZK-15-32	15	32	2900	3.5	5.5
26	50UHB-ZK-20-30	20	30	2900	4.3	5.5
27	50UHB-ZK-25-28	25	28	2900	5.0	5.5
28	50UHB-ZK-12-40	12	40	2900	3.8	5.5
29	50UHB-ZK-15-43	15	43	2900	5.6	7.5
30	65UHB-ZK-15-8	15	8	1450	0.9	1.1	65 X 50	220
31	65UHB-ZK--30-25	30	25	2900	5.3	5.5
32	65UHB-ZK-35-20	35	20	2900	5.1	5.5
33	65UHB-ZK-40-15	40	15	2900	4.5	5.5
34	65UHB-ZK-30-32	30	32	2900	6.5	7.5
35	65UHB-ZK-35-25	35	25	2900	6.2	7.5
36	65UHB-ZK-40-20	40	20	2900	5.9	7.5
37	65UHB-ZK-5-11	5	11	1450	0.6	1.1	65 X 50	270
38	65UHB-ZK-10-12.5	10	12.5	1450	1.2	2.2
39	65UHB-ZK-15-12.5	15	12.5	1450	1.6	2.2
40	65UHB-ZK-10-45	10	45	2900	4.8	7.5
41	65UHB-ZK-10-40	10	40	2900	4.2	5.5
42	65UHB-ZK-20-50	20	50	2900	8.7	11
43	65UHB-ZK-30-50	30	50	2900	12	15
44	65UHB-ZK-30-40	30	40	2900	9.6	11
45	65UHB-ZK-10-55	10	55	2900	8.6	11
46	65UHB-ZK-10-50	10	50	2900	5.1	7.5
47	65UHB-ZK-10-55	10	55	2900	8.6	11
48	65UHB-ZK-20-50	20	50	2900	8.7	11
49	65UHB-ZK-20-55	20	55	2900	11.8	15
50	65UHB-ZK-30-50	30	50	2900	12	15
51	65UHB-ZK-30-55	30	55	2900	15.3	18.5
60	80UHB-ZK-17.5-11	17.5	11	1450	1.5	2.2	80 x 65	270
61	80UHB-ZK-22.5-12.5	22.5	12.5	1450	2.3	3
62	80UHB-ZK-40-20	40	20	2900	5.8	7.5
63	80UHB-ZK-45-18	45	18	2900	6.1	7.5
64	80UHB-ZK-50-15	50	15	2900	5.6	7.5
65	80UHB-ZK-35-45	35	45	2900	10.8	11
66	80UHB-ZK-40-35	40	35	2900	10.2	11
67	80UHB-ZK-45-32	45	32	2900	10.1	11
68	80UHB-ZK-50-30	50	30	2900	10.2	11
69	80UHB-ZK-60-30	60	30	2900	12.6	15
70	80UHB-ZK-45-50	45	50	2900	14.8	15
71	80UHB-ZK-55-40	55	40	2900	15.8	18.5
72	80UHB-ZK-40-40	40	40	1450	14.8	18.5	80 x 65	750
73	80UHB-ZK-30-50	30	50	1450	15.3	18.5
74	80UHB-ZK-40-50	40	50	1450	17.9	22
75	80UHB-ZK-30-60	30	60	1450	17.6	22
76	80UHB-ZK-50-56	50	56	1450	23.2	30
77	80UHB-ZK-40-60	40	60	1450	24.3	30
78	80UHB-ZK-60-55	60	55	1450	25.2	30
79	80UHB-ZK-20-60	20	60	2900	10.3	15	80 x 65	370
80	80UHB-ZK-20-75	20	75	2900	13.4	15
81	80UHB-ZK-25-75	25	75	2900	15.3	18.5
82	80UHB-ZK-30-70	30	70	2900	19.6	22
83	80UHB-ZK-35-65	35	65	2900	22.5	30
84	80UHB-ZK-40-60	40	60	2900	22.6	30
85	100UHB-ZK-50-11	50	11	1450	4.2	5.5	100 x 80	370
86	100UHB-ZK-80-15	80	15	2900	10.2	11
87	100UHB-ZK-60-30	60	30	2900	13.8	15
88	100UHB-ZK-100-20	100	20	2900	15	15
89	100UHB-ZK-50-50	50	50	2900	17.5	18.5
90	100UHB-ZK-60-40	60	40	2900	16.8	18.5
91	100UHB-ZK-80-35	80	35	2900	17.8	18.5
92	100UHB-ZK-80-30	80	30	2900	17.5	18.5
93	100UHB-ZK-100-25	100	25	2900	17.9	18.5
94	100UHB-ZK-100-20	100	20	2900	17.2	18.5
95	100UHB-ZK-140-15	140	15	2900	16.8	18.5
96	100UHB-ZK-100-20	100	20	2900	16.2	18.5
97	100UHB-ZK-120-15	120	15	2900	17.1	18.5
98	100UHB-ZK-140-10	140	10	2900	16.4	18.5
99	100UHB-ZK-50-58	50	58	2900	21	22
100	100UHB-ZK-60-50	60	50	2900	21.5	22
101	100UHB-ZK-100-27	100	27	2900	18.4	22
102	100UHB-ZK-70-45	70	45	2900	23.5	30
103	100UHB-ZK-80-50	80	50	2900	27	30
104	100UHB-ZK-100-45	100	45	2900	28	30
105	100UHB-ZK-120-40	120	40	2900	28.5	30
106	100UHB-ZK-145-28	145	28	2900	29.5	30
107	100UHB-ZK-80-35	80	35	1450	19.3	22	100 x 80	950
108	100UHB-ZK-80-40	80	40	1450	22.3	30
109	100UHB-ZK-60-70	60	70	1450	35.9	37
110	100UHB-ZK-60-65	60	65	1450	33.6	37
111	100UHB-ZK-50-70	50	70	1450	31.4	37
112	100UHB-ZK-80-60	80	60	1450	35.9	37
113	100UHB-ZK-80-50	80	50	1450	24.5	30-37
114	100UHB-ZK-100-57	100	57	1450	37.9	37-45
115	100UHB-ZK-80-65	80	65	1450	40.3	45
116	100UHB-ZK-120-50	120	50	1450	39.9	45
117	100UHB-ZK-100-65	100	65	1450	48.9	55
118	100UHB-ZK-120-60	120	60	1450	51.5	55
119	100UHB-ZK-40-75	40	75	2900	28	30	100 x 80	480
120	100UHB-ZK-50-80	50	80	2900	32.5	37
121	100UHB-ZK-50-70	50	70	2900	30.	37
122	100UHB-ZK-60-80	60	80	2900	33.6	37
123	100UHB-ZK-80-60	80	60	2900	35.4	37
124	125UHB-ZK-120-20	120	20	2900	17.2	18.5	125 x 100	480
125	125UHB-ZK-140-18	140	18	2900	21	22
126	125UHB-ZK-150-15	150	15	2900	21.5	22
127	125UHB-ZK-100-40	100	40	2900	28.8	30
128	125UHB-ZK-120-35	120	35	2900	29.4	30
129	125UHB-ZK-140-25	140	25	2900	25	30
130	125UHB-ZK-120-32	120	32	2900	26.8	30
131	125UHB-ZK-140-28	140	28	2900	27.6	30
132	125UHB-ZK-160-24	160	24	2900	28.1	30
133	125UHB-ZK-80-15	80	15	1450	10.2	11
134	125UHB-ZK-80-15	80	15	980	10.2	11	125 x 100	950
135	125UHB-ZK-100-40	100	40	1450	28.8	30
136	125UHB-ZK-120-35	120	35	1450	29.4	30
137	125UHB-ZK-140-25	140	25	1450	25	30
138	125UHB-ZK-120-32	120	32	1450	26.8	30
139	125UHB-ZK-140-28	140	28	1450	27.6	30
140	125UHB-ZK-100-50	100	50	1450	33.2	37
141	125UHB-ZK-120-40	120	40	1450	32.1	37
142	125UHB-ZK-100-60	100	60	1450	40.5	45
143	125UHB-ZK-120-50	120	50	1450	38.5	45
144	125UHB-ZK-100-65	100	65	1450	47.6	55
145	125UHB-ZK-120-60	120	60	1450	49.2	55
146	125UHB-ZK-140-56	140	56	1450	46.9	55
147	125UHB-ZK-150-56	150	56	1450	50.3	55
148	125UHB-ZK-180-40	180	40	1450	48.5	55
149	150UHB-ZK-180-14	180	14	1450	28.2	30	150 x 125	950
150	150UHB-ZK-160-16	160	16	1450	28	30
151	150UHB-ZK-150-20	150	20	1450	24.5	30
152	150UHB-ZK-120-25	120	25	1450	24.5	30
153	150UHB-ZK-138-8	138	8	980	10.5	11
154	150UHB-ZK-190-18	190	18	1450	19.8	22
155	150UHB-ZK-210-26	210	26	1450	36.4	37
156	150UHB-ZK-240-24	240	24	1450	35.2	37
157	150UHB-ZK-270-20	270	20	1450	36	37
158	150UHB-ZK-148-11	148	11	980	13.6	15	150 x 125	1000
159	150UHB-ZK-101-18	101	18	980	12.8	15
160	150UHB-ZK-80-11	80	11	980	8.9	11
161	150UHB-ZK-120-40	120	40	1450	33.6	37
162	150UHB-ZK-150-40	150	40	1450	42	45
163	150UHB-ZK-200-32	200	32	1450	43.4	45
164	150UHB-ZK-250-30	250	30	1450	41.5	45
165	150UHB-ZK-300-25	300	25	1450	42.3	45
166	150UHB-ZK-120-70	120	70	1450	45.8	55	150 x 125	1200
167	150UHB-ZK-150-70	150	70	1450	58.9	75
168	150UHB-ZK-180-70	180	70	1450	68.6	75
169	200UHB-ZK-215-10	215	10	980	15.6	18.5	200 x 150	1200
170	200UHB-ZK-210-14	210	14	980	18.4	18.5
171	200UHB-ZK-168-20	168	20	980	27	30
172	200UHB-ZK-320-24	320	24	1450	37.3	45
173	200UHB-ZK-350-20	350	20	1450	37.1	45
174	200UHB-ZK-400-18	400	18	1450	38.3	45
175	200UHB-ZK-500-12	500	12	1450	38.6	45
176	200UHB-ZK-320-32	320	32	1450	51.8	55
177	200UHB-ZK-350-28	350	28	1450	45.2	55
178	200UHB-ZK-400-25	400	25	1450	70	75
179	200UHB-ZK-250-45	250	45	1450	74	75
180	200UHB-ZK-300-38	300	38	1450	69.5	75
181	200UHB-ZK-350-34	350	34	1450	67.3	75
182	200UHB-ZK-200-70	200	70	1450	76.3	90	200 x 150	2200
183	200UHB-ZK-280-70	280	70	1450	106.7	110
184	200UHB-ZK-300-70	300	70	1450	114.3	132
185	200UHB-ZK-350-70	350	70	1450	133.4	160
186	250UHB-ZK-400-30	400	30	1450	70.8	75	250 x 200	1300
187	250UHB-ZK-500-22	500	22	1450	68.4	75	250 x 200	1300
188	250UHB-ZK-270-14	270	14	980	21.5	30	250 x 200	2200
189	250UHB-ZK-270-20	270	20	980	31.8	37
190	250UHB-ZK-600-20	600	20	1450	68.4	75
191	250UHB-ZK-400-32	400	32	1450	76.8	90
192	250UHB-ZK-500-26	500	26	1450	78.3	90
193	250UHB-ZK-400-45	400	45	1450	108.9	110
194	250UHB-ZK-500-37	500	37	1450	100.7	110
195	250UHB-ZK-600-30	600	30	1450	98	110
196	250UHB-ZK-500-45	500	45	1450	123.8	132
197	250UHB-ZK-650-45	650	45	1450	137.8	160
198	300UHB-ZK-700-40	700	40	1450	139.2	160	300 x 250	2300
199	300UHB-ZK-850-35	850	35	1450	133.8	160
200	300UHB-ZK-950-30	950	30	1450	140.3	160
201	300UHB-ZK-1000-28	1000	28	1450	148.7	160
202	300UHB-ZK-675-15	675	15	980	47.23	55	300 x 250	3400
203	300UHB-ZK-675-22.8	675	22.8	980	72.3	75
204	300UHB-ZK-800-32	800	32	980	118.5	132
205	300UHB-ZK-900-21	900	21	980	98.2	110
206	300UHB-ZK-1000-30	1000	30	980	137.3	160
207	300UHB-ZK-1050-22	1050	22	980	107.8	110
208	300UHB-ZK-1100-28	1100	28	980	139.5	160
209	300UHB-ZK-960-27.4	960	27.4	980	122.7	132
210	300UHB-ZK-860-33	860	33	1450	127.3	132
211	300UHB-ZK-1000-32	1000	32	1450	149.3	160
212	300UHB-ZK-1180-31	1180	31	1450	142.3	160
213	300UHB-ZK-850-40	850	40	1450	157.3	160
214	300UHB-ZK-1050-28	1050	28	980	139.6	160
215	300UHB-ZK-1200-30	1200	30	1450	168.9	180
216	300UHB-ZK-850-51	850	51	1450	190.3	200
217	300UHB-ZK-850-55	850	55	1450	218.2	250
218	300UHB-ZK-1000-50	1000	50	1450	233.4	250
219	300UHB-ZK-1100-48.8	1100	48.8	1450	242.3	250
220	350UHB-ZK-1400-28	1400	28	1450	195.3	200	350 X 300	3500
221	350UHB-ZK-1500-25	1500	25	1450	194.4	200
222	350UHB-ZK-1500-30	1500	30	1450	232.5	250
223	350UHB-ZK-1600-28	1600	28	1450	216.3	250
224	350UHB-ZK-1600-25	1600	25	1450	186.7	200
225	350UHB-ZK-1800-25	1800	25	1450	224.8	250
226	350UHB-ZK-1470-11	1470	11	720	76.8	90	350 X 300	4250
227	350UHB-ZK-1600-25	1600	25	980	186	200
228	350UHB-ZK-2000-20	2000	20	980	186	200
229	350UHB-ZK-2600-16	2600	16	980	194	220
230	350UHB-ZK-1800-20	1800	20	980	168	180
231	350UHB-ZK-2000-25	2000	25	980	223	250
232	350UHB-ZK-1500-35	1500	35	980	228	250
233	350UHB-ZK-2500-20	2500	20	980	233	250
234	350UHB-ZK-2500-25	2500	25	980	282	300
235	350UHB-ZK-2000-32	2000	32	980	293	300

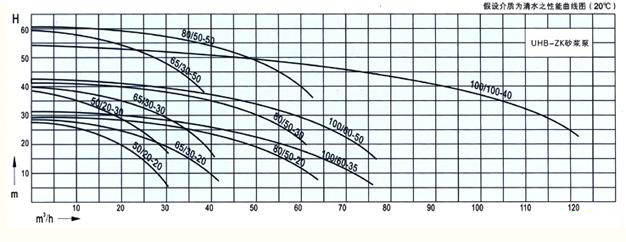

性能圖譜

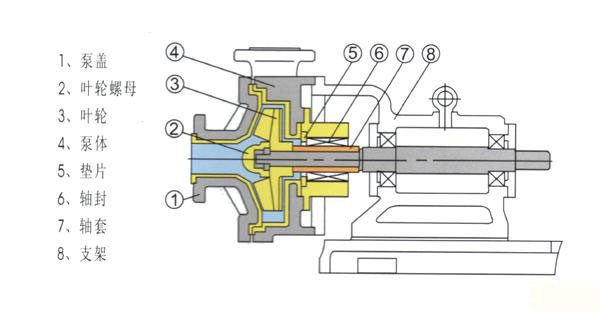

結構圖紙

安裝尺寸

本數據僅供參考。

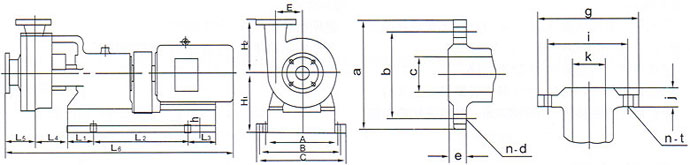

UHB-ZK耐腐耐磨砂漿泵安裝尺寸圖：

UHB-ZK耐腐耐磨砂漿泵安裝尺寸表：

型號	外型及安裝尺寸													進口法蘭尺寸					出口法蘭尺寸
型號	a	b	c	e	h1	h2	l1	l2	l3	l4	l5	l6	h	c	a	b	e	n-d	k	g	i	j	n-t
uhb-zk50/20-20	320	320	370	95	212	176.5	172	400	172	97	116	1060	22	50	140	110	23	4-Φ14	40	130	100	21	4-Φ14
uhb-zk50/20-30	320	320	370	95	212	176.5	172	400	172	97	116	1060	22	50	140	110	23	4-Φ14	40	130	100	21	4-Φ14
uhb-zk65/30-20	320	320	370	125	212	220	172	400	172	105	120	1070	25	65	180	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk65/30-30	320	320	370	125	212	220	172	400	172	105	120	1070	25	65	185	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk65/30-50	320	400	430	125	278	220	160	530	200	105	120	1075	25	65	185	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk80/45-35	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-20	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-30	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-50	320	400	430	125	278	220	160	530	200	105	130	1405	30	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk100/60-35	385	480	450	130	298	225	188	705	263	115	130	1405	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18
uhb-zk100/65-50	385	480	450	130	298	225	188	705	263	115	130	1430	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18
uhb-zk100/100-40	385	480	450	130	298	225	188	705	263	115	130	1430	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18

注意事項

使用及維護
拆卸與裝配：
1、試運轉前應先用手盤動聯軸器，檢查轉動是否靈活，轉向師否正確。
2、打開進口閥供給液源，若沒有液注高度時，必須先將泵內灌滿液體。
3、接通軸冷卻水。
4、啟動電機使泵運轉，并及時打開出口閥門。
5、停機時，先關閉出口閥門，再切斷電源，停止供應密封處的冷卻水。
維護與保養：
1、經常檢查泵和電機的升溫情況，定期更換軸承座機內的潤滑油（脂），更換易損零件。
2、長期停機不用時，應清洗泵內流道，并切斷電源，冬季注意防凍。
3、保持泵體清潔防止電機受潮。
4、嚴禁空轉或反轉。
