GW型無堵塞管道排污泵產品概述

GW型無堵塞管道排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機機密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有較高的效率，葉輪經動靜平衡試驗，使泵在運行中無振動。
該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

GW型無堵塞管道排污泵型號意義

GW型無堵塞管道排污泵產品特點

1. 泵為立式單吸單級離心排泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。  

2. 泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定  

3. 采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

4. 設計合理，配套電機合理，效率高，節能效果顯著。

5. 機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

6. 水力性能先進，整機效率高，運轉噪音低。

7. 在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。

8. 在使用揚程范圍內使用，保證電機無過載。

GW型無堵塞管道排污泵產品用途

1、工廠商業嚴重污染廢水的排放。

2、城市污水處理廠排水系統。

3、住宅區的污水排水站。

4、人防系統排水站。

5、醫院、賓館的污水排放。

6、市政工程、建筑工地。

7、勘探、礦山配套附機。

8、農村沼氣池農田灌溉。

9、自來水廠的給水裝置。

GW型無堵塞管道排污泵使用條件

1、介質溫度不超過+40℃，間歇使用（長不超過5分鐘）為+70℃，重度為1.0～1.3kg/dm3，PH值在5～ 9范圍內。

2、無內自流循環冷動系統的泵，電機部份露出液面不超過1/2。

3、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內應用，應在訂貨時另行注明，以便廠家制造。

4、在運行過程電機電流不得超過電機的額定電流。

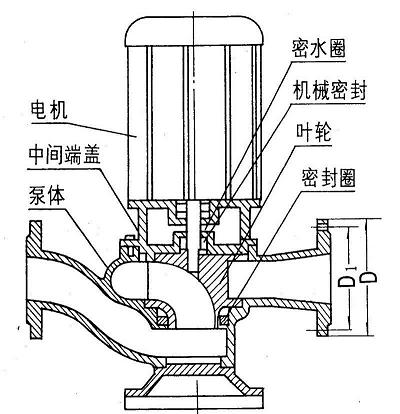

GW型無堵塞管道排污泵結構示意圖

GW型無堵塞管道排污泵起動前的準備與運行

1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。

GW型無堵塞管道排污泵故障與排除

1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。

2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。

3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。

4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。

常見故障原因

1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。

2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。

3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。

性能參數表
