W型水力噴射器
1、水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空泵系統，投資省。
2、操作簡單維修方便，不用專職人員管理，由于無機械傳動部件，所以噪聲低，不需消耗潤滑油。
3、可以室外低位安裝，占地面積小，可以節省廠房建筑面積與安裝費用。
目錄

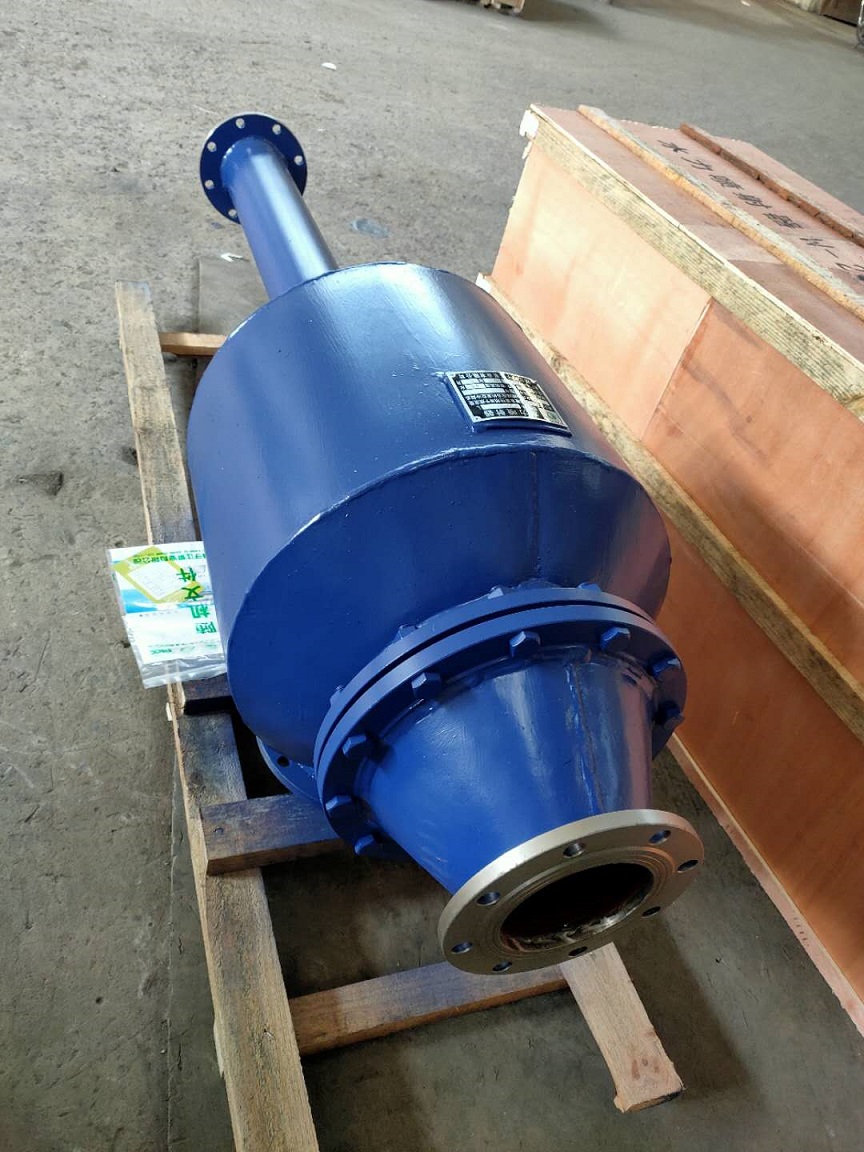

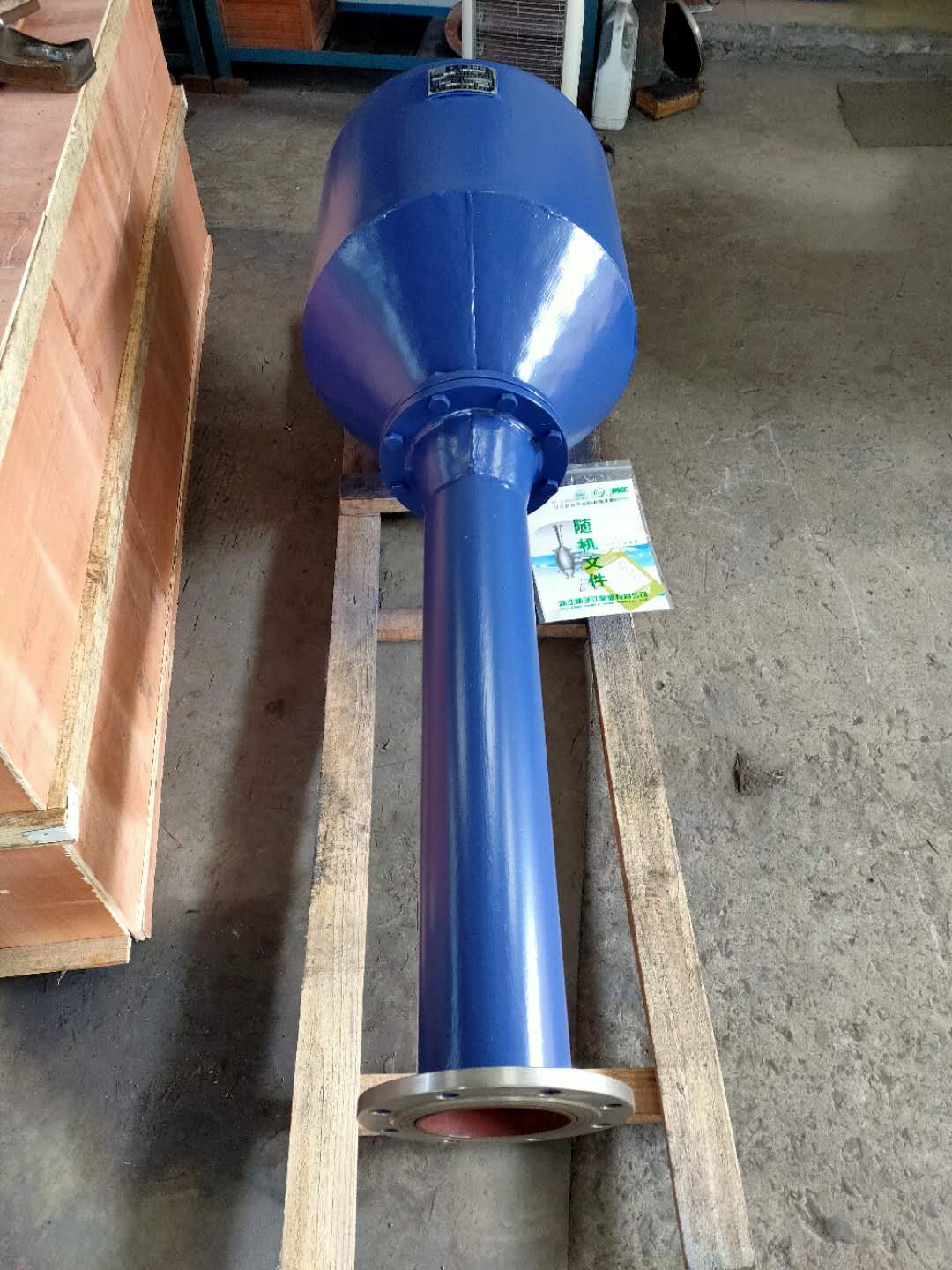

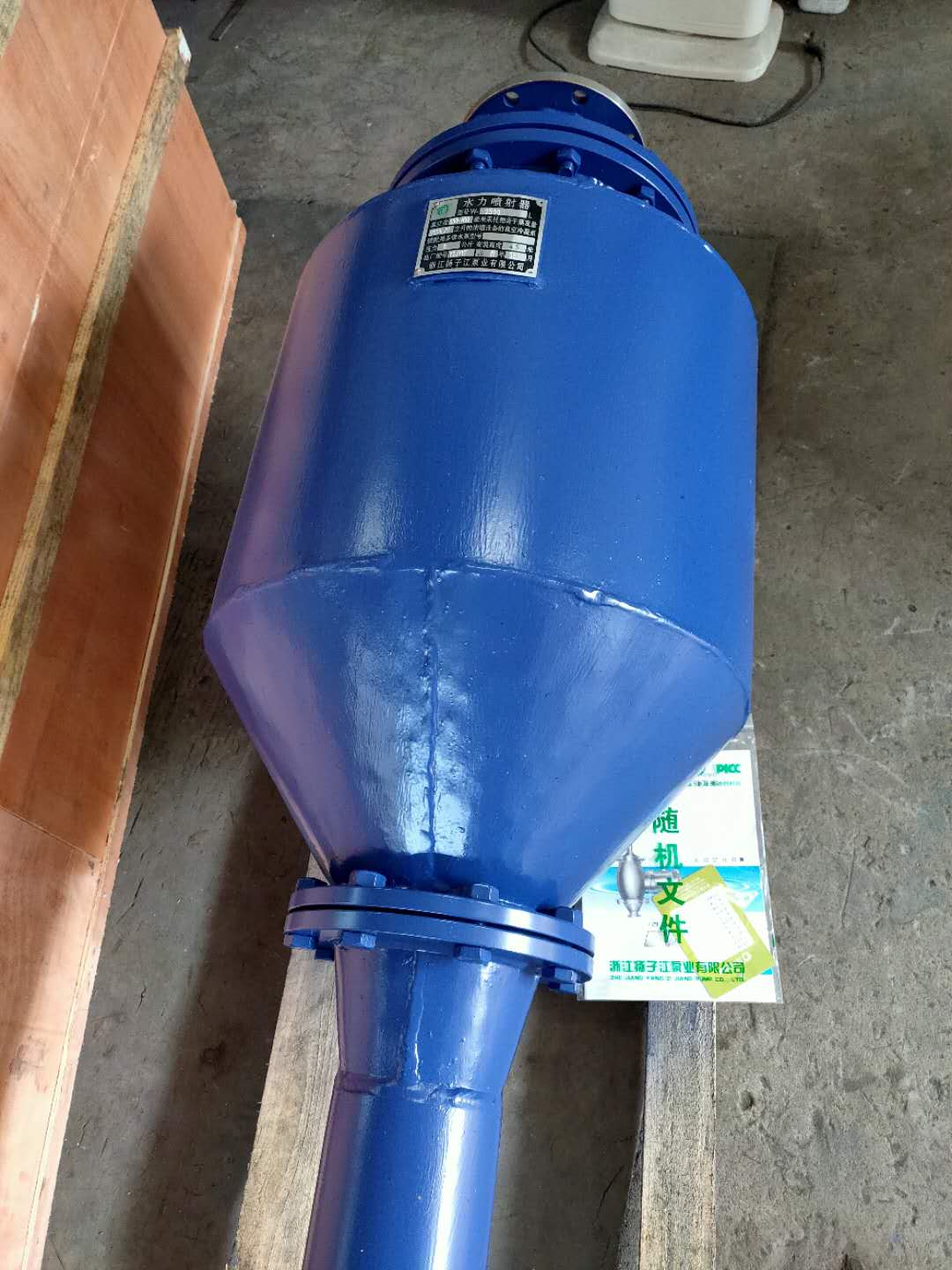

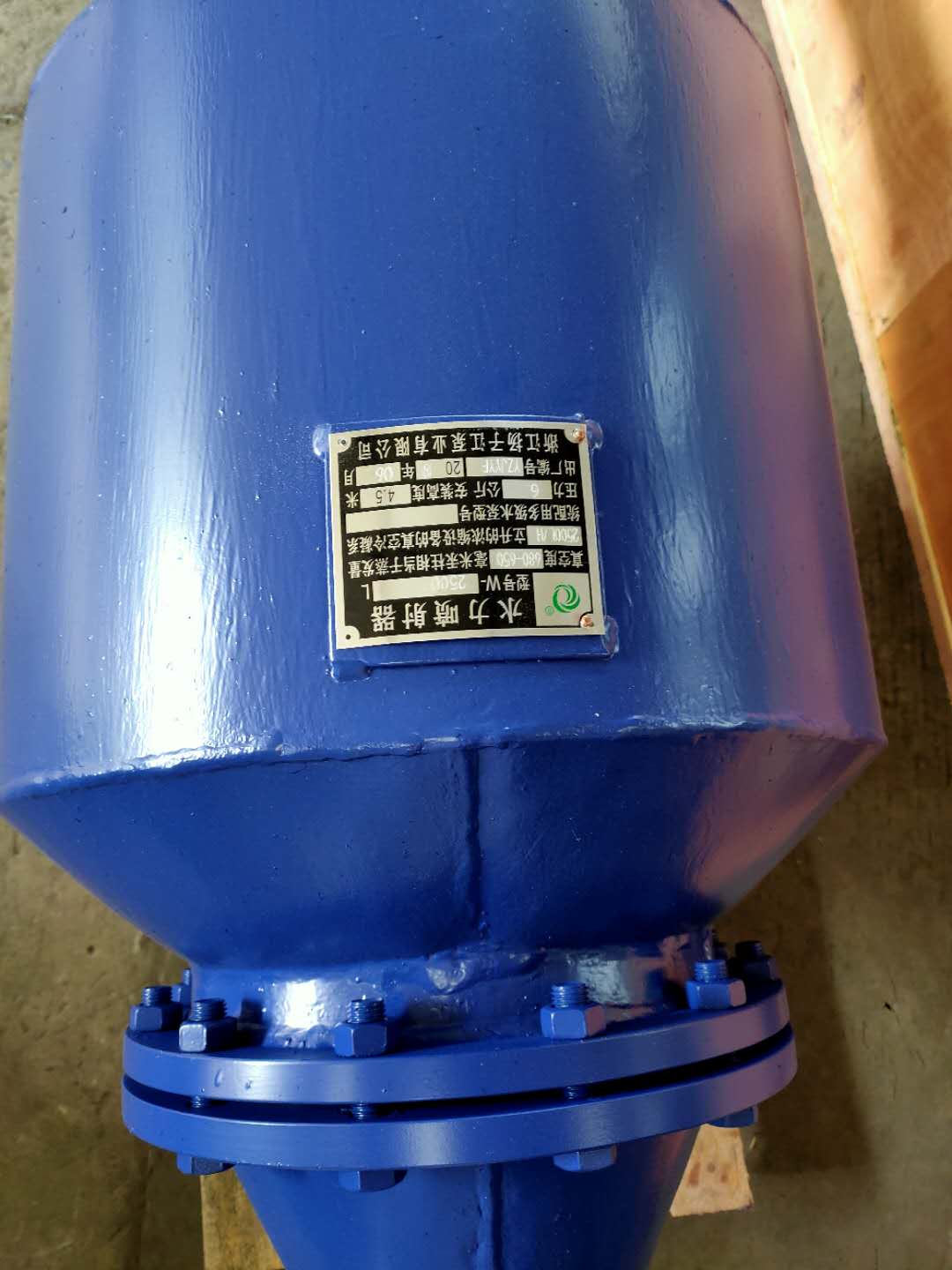

W型水力噴射器概述
水力噴射器是一種具有抽真空、冷凝、排水等功能的機械裝置。它是利用一定的水壓，通過對稱和固定側斜度的噴俎，使水流會聚在同一個焦點上，由于噴射水流的流度速度高，于是在水柱周圍形成一定的負壓，使器室內產生真空，另外由于二次蒸氣與噴射水流的直接接觸，進行熱交換，絕大部分的蒸氣都被凝結成水，少量未被冷凝的蒸氣和氣體，由于與噴射水流的相互磨擦，混合與擠壓，都通過擴壓關被排出，這時器室內形成更高的真空。
W型水力噴射器結構比較簡單，沒有機械傳動裝置，噪音小，使用維修方便，配套設備采用多級泵低水位供水，其工作性能比較穩定。水力噴射器的材料采用鑄鐵、不繡鋼等，用于真空蒸發系統，如：化工、制藥、食品等部門對真空抽水、真空過濾、真空結晶、干燥、脫臭等工藝的場合使用。

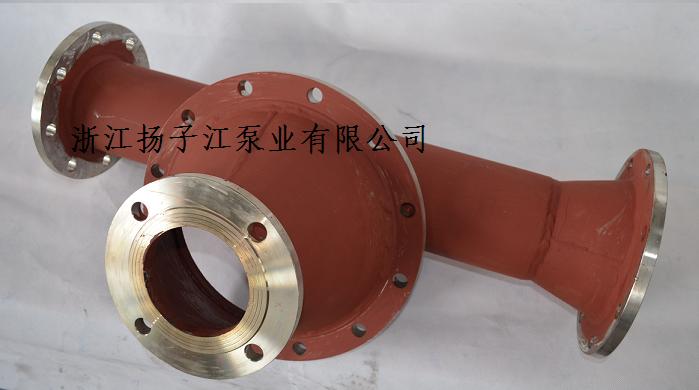

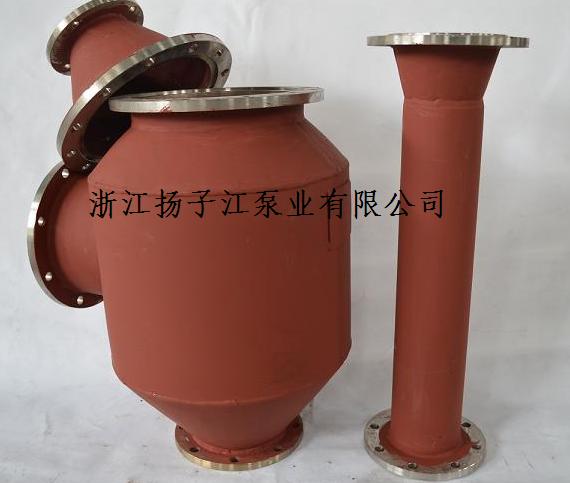

W型水力噴射器結構與優點
水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水—汽接觸，有利于熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以使噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速，使蒸汽均勻地導入器室以免噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度高，用于真空蒸發系統中，由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成，大大地簡化了工藝流程，比之原來真空泵加舊式冷凝器的裝置，可以節省去真空泵、冷凝器、分水器等設備，并且還有下列優點：
（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空泵系統，投資省。
（2）操作簡單維修方便，不用專職人員管理，由于無機械傳動部件，所以噪聲低，不需消耗潤滑油。
（3）可以室外低位安裝，占地面積小，可以節省廠房建筑面積與安裝費用。

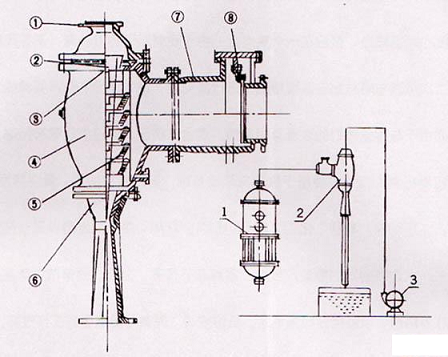

W系列水力噴射器結構圖
|
編號 |
名稱 |
|
編號 |
名稱 |
|
1 |
器蓋 |
|
1 |
真空蒸發鍋 |
|
2 |
噴咀座板 |
|
2 |
水力噴射器 |
|
3 |
噴咀 |
|
3 |
水泵 |
|
4 |
器體 |
|
|
|
|
5 |
導向蓋盤 |
|
|
|
|
6 |
擴散管 |
|
|
|
|
7 |
止逆閥閥體 |
|
|
|
|
8 |
閥板 |
W型水力噴射器性能參數表
|
型號規格 |
蒸發量 |
真空度毫米汞柱 |
揚程 |
流量 |
|
W-100L |
100 |
680-720 |
45 |
18 |
|
W-200L |
200 |
680-750 |
45 |
18 |
|
W-300L |
300 |
680-720 |
45 |
18 |
|
W-400L |
400 |
680-720 |
45 |
18 |
|
W-500L |
500 |
680-720 |
45 |
32 |
|
W-600L |
600 |
680-720 |
45 |
32 |
|
W-700L |
700 |
680-720 |
45 |
32 |
|
W-800L |
800 |
680-720 |
50 |
32 |
|
W-900L |
900 |
680-720 |
50 |
32 |
|
W-1000L |
1000 |
680-720 |
50 |
32 |
|
W-1200L |
1200 |
650-680 |
50 |
32 |
|
W-1500L |
1500 |
650-680 |
50 |
108 |
|
W-1800L |
1800 |
650-680 |
50 |
108 |
|
W-2000L |
2000 |
650-680 |
50 |
108 |
|
W-2500L |
2500 |
650-680 |
50 |
108 |
|
W-3000L |
3000 |
650-680 |
50 |
108 |
|
W-3500L |
3500 |
650-680 |
55 |
162 |
|
W-4000L |
4000 |
650-680 |
55 |
162 |
|
W-5000L |
5000 |
650-680 |
55 |
162 |
故障與排除方法
|
故 降 |
原 因 |
擇除方法 |
|
真空度達不到
真空度下降
真空度不穩定
|
循壞用水堿度或,度增高.多孔板 或擴壓器之孔徑有水垢縮水。 |
1.用酸液沖洗或更換零件. |
|
2.調整循環水之酸堿度。 |
||
|
水池中循環水溫升高 |
降低水溫.更換部份循環水.或加循環水 |
|
|
水泵故降.壓力突然下降.流量減少 |
1.更換水泵 |
|
|
2.清洗水泵葉輪和內殼的水垢或異物- |
||
|
系銃泄漏。 |
檢查系統和進行堵漏 |
|
|
真空表失靈。 |
更換真空表 |
|
|
循壞水中夾帶大量氣泡。
|
1.在排水管和離心水泵進水管之間設置擋板。 |
|
|
2.循環液中帶有大量氣泡須更換循環水 |
||
|
倒水(即循I不 水由吸入口
流出)
|
噴咀、多孔板孔徑腐蝕變形。 |
1.更換噴咀或多孔扳 |
|
2.調節水池酸堿度。 |
||
|
噴咀、多孔板加工不準確。 |
正確加工保證精度符合圖紙標準。 |
|
|
混合管加工不正確.表面腐蝕， |
正確加工保證同心度，光潔度符合圖紙要求。 |
|
|
多孔板有異物堵塞 |
1.清除異物。 |
|
|
2.清理水池. |
||
|
水泵壓力突然降低 |
栓査水泵，修理或更換。 |
|
|
操作程序不當。 |
關水泵排水與大氣平衝。 |
|
|
由上述原因循環水流入系統中。 |
可在系統中裝止逆閥。 |
|
|
大氣壓力波動影響背壓。 |
在排水管下接1米長的尾管。 |
