CDLK/CDLKF浸入式多級離心泵

1、稀薄、干凈、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。

2、液體溫度：常溫型-15℃~+70℃

3、熱水型+70℃~+120℃

說明書下載多級泵系列實物圖標牌合格證產品視頻

下一個[CHL系列桶式不銹鋼多級離心泵|304不銹鋼離心泵]上一個：[CDLF輕型立式多級離心泵|不銹鋼立式多級泵]

概述

CDLK/CDLKF為安裝標準電機的自吸立式多級離心液下泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度見尺寸和重量表和可供產品范圍表。

應用范圍

CDLK/CDLKF用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其它適合浸入式泵使用的場合，適合于不同溫度、流量和壓力范圍，CDLK適用于無腐蝕性液體，CDLKF適于輕度腐蝕性液體。

具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。

電機

電機為全封閉，風冷式二極標準電機。

防護等級：IP55

絕緣等級：F

標準電壓：50HZ:1*220-230/240V
                    3*200/346V
                    3*220-240/380-415V
                    3*220-225/380-440V

其他電壓的電機按要求可供。

單相電壓從0.37-2.2kw可供。

運行條件

稀薄、干凈、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。

液體溫度：常溫型-15℃~+70℃ 熱水型+70℃~+120℃

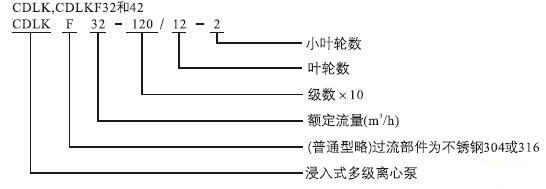

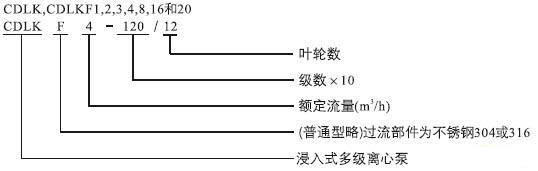

型號含義

性能曲線

1.所有曲線都基于電機在恒速2900r/min的測量值。

2.曲線容差符合ISO9906,見性能曲線圖。

3.測試打用20℃不含空氣水，運動粘度為1mm2/s。

4.泵的使用參照加粗線的性能范圍，以防流量過量水產生過熱和流量過大使電機過載等。

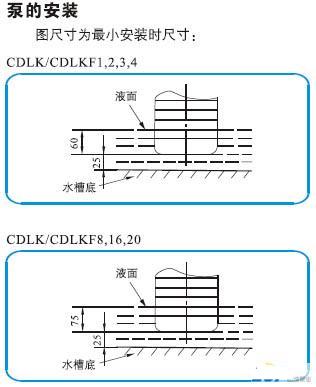

泵的安裝

性能參數

型號	揚程	流量（m3/h）	電機功率（KW）	轉速（r/min）
CDLK1-20/2	11.5	1	0.37	2900
CDLK1-30/3	17	1	0.37	2900
CDLK1-40/4	22.5	1	0.37	2900
CDLK1-50/5	28	1	0.37	2900
CDLK1-60/6	33.5	1	0.37	2900
CDLK1-70/7	39	1	0.37	2900
CDLK1-80/8	45	1	0.55	2900
CDLK1-90/9	51	1	0.55	2900
CDLK1-100/10	57	1	0.55	2900
CDLK1-110/11	61	1	0.55	2900
CDLK1-120/12	67	1	0.75	2900
CDLK1-130/13	73	1	0.75	2900
CDLK1-150/15	84	1	0.75	2900
CDLK1-170/17	95	1	1.1	2900
CDLK1-190/19	106	1	1.1	2900
CDLK1-210/21	117	1	1.1	2900
CDLK1-230/23	128	1	1.1	2900
CDLK1-250/25	139	1	1.5	2900
CDLK1-270/27	150	1	1.5	2900
CDLK1-300/30	166	1	1.5	2900
CDLK1-330/33	183	1	2.2	2900
CDLK1-360/36	200	1	2.2	2900
CDLK2-20/2	15	2	0.37	2900
CDLK2-30/3	22	2	0.37	2900
CDLK2-40/4	30	2	0.55	2900
CDLK2-50/5	37	2	0.55	2900
CDLK2-60/6	45	2	0.75	2900
CDLK2-70/7	52	2	0.75	2900
CDLK2-90/9	67	2	1.1	2900
CDLK2-110/11	82	2	1.1	2900
CDLK2-130/13	98	2	1.5	2900
CDLK2-150/15	112	2	1.5	2900
CDLK2-180/18	136	2	2.2	2900
CDLK2-220/22	165	2	2.2	2900
CDLK2-260/26	198	2	3.0	2900
CDLK3-20/2	9	3	0.37	2900
CDLK3-30/3	14	3	0.37	2900
CDLK3-40/4	19	3	0.37	2900
CDLK3-50/5	23	3	0.37	2900
CDLK3-60/6	28	3	0.55	2900
CDLK3-70/7	32	3	0.55	2900
CDLK3-80/8	37	3	0.75	2900
CDLK3-90/9	42	3	0.75	2900
CDLK3-100/10	47	3	0.75	2900
CDLK3-110/11	51	3	1.1	2900
CDLK3-120/12	55	3	1.1	2900
CDLK3-130/13	60	3	1.1	2900
CDLK3-150/15	69	3	1.1	2900
CDLK3-170/17	79	3	1.5	2900
CDLK3-190/19	88	3	1.5	2900
CDLK3-210/21	98	3	2.2	2900
CDLK3-230/23	107	3	2.2	2900
CDLK3-250/25	116	3	2.2	2900
CDLK3-270/27	124	3	2.2	2900
CDLK3-290/29	133	3	2.2	2900
CDLK3-310/31	142	3	3.0	2900
CDLK3-330/33	151	3	3.0	2900
CDLK3-360/36	168	3	3.0	2900
CDLK4-20/2	15	4	0.37	2900
CDLK4-30/3	24	4	0.55	2900
CDLK4-40/4	32	4	0.75	2900
CDLK4-50/5	40	4	1.1	2900
CDLK4-60/6	48	4	1.1	2900
CDLK4-70/7	56	4	1.5	2900
CDLK4-80/8	64	4	1.5	2900
CDLK4-100/10	81	4	2.2	2900
CDLK4-120/12	95	4	2.2	2900
CDLK4-140/14	112	4	3.0	2900
CDLK4-160/16	129	4	3.0	2900
CDLK4-190/19	153	4	4.0	2900
CDLK4-220/22	178	4	4.0	2900
CDLK8-20/2	18	8	0.75	2900
CDLK8-30/3	27	8	1.1	2900
CDLK8-40/4	36	8	1.5	2900
CDLK8-50/5	45	8	2.2	2900
CDLK8-60/6	54	8	2.2	2900
CDLK8-80/8	73	8	3.0	2900
CDLK8-100/10	92	8	4.0	2900
CDLK8-120/12	111	8	4.0	2900
CDLK8-140/14	130	8	5.5	2900
CDLK8-160/16	148	8	5.5	2900
CDLK8-180/18	167	8	7.5	2900
CDLK8-200/20	186	8	7.5	2900
CDLK16-20/2	22	16	2.2	2900
CDLK16-30/3	34	16	3.0	2900
CDLK16-40/4	46	16	4.0	2900
CDLK16-50/5	58	16	5.5	2900
CDLK16-60/6	70	16	5.5	2900
CDLK16-70/7	82	16	7.5	2900
CDLK16-80/8	94	16	7.5	2900
CDLK16-100/10	118	16	11	2900
CDLK16-120/12	141	16	11	2900
CDLK16-140/14	166	16	15	2900
CDLK16-160/16	189	16	15	2900
