產品概述

CDLF系列輕型不銹鋼立式多級管道泵（以下簡稱泵）是吸取了國內外先進技術而設計制造的非自吸立式多級管道泵，采用標準立式電機和快裝式機械密封，更換非常方便。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

QDLF不銹鋼熱水泵|立式多級熱水泵|熱水多級泵是揚子江泵業根據ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。QDLF不銹鋼熱水泵|立式多級熱水泵|熱水多級泵適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

產品特征

1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。

2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。

3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。

4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。

6、采用標準電機，用戶可方便地根據需要配備電機。

7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

輸送介質

1、 稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。

2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。

3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

性能參數

流量：4.2-504m3/h；

揚程：24-240m；

功率：1.5-450kw；

轉速：1480r/min；

口徑：φ40-φ250；

溫度范圍：0-+90℃；

工作壓力：≤2.4Mpa。

適用范圍

供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。

水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。

灌溉：農田灌溉、噴灌、滴灌。

性能參數

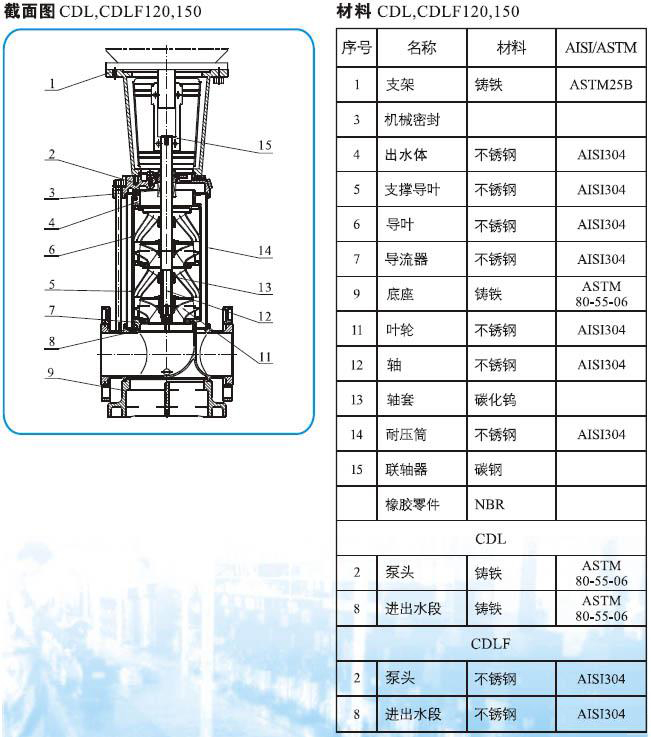

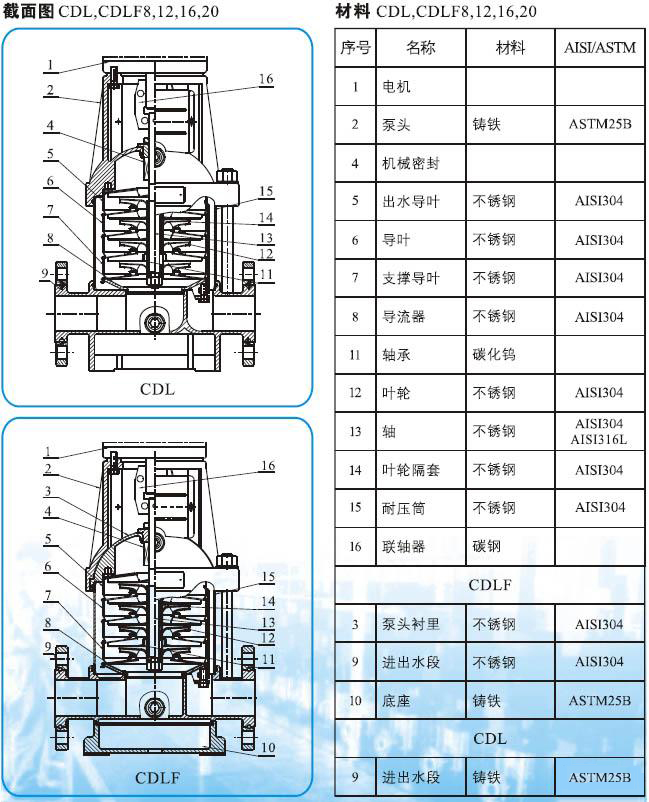

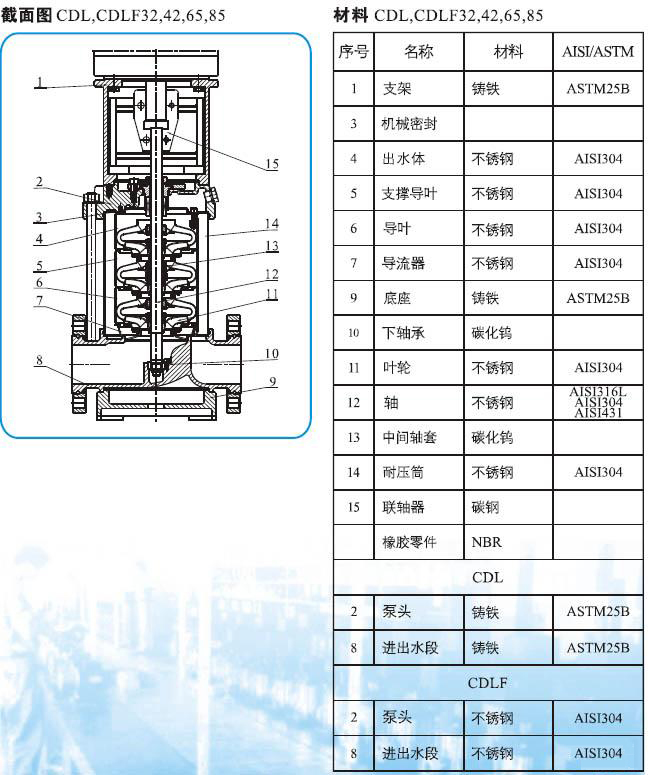

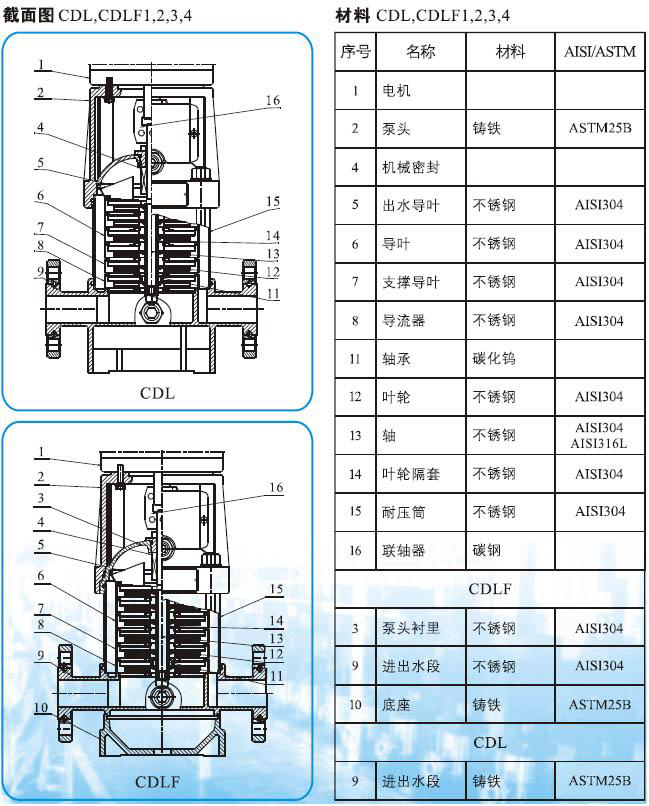

結構圖紙

安裝尺寸
