NGCW-b系列高溫保溫磁力旋渦泵
材質：不銹鋼
流量：0.36～14.4m3/h
使用溫度：＜365℃
揚程：30～210m
功率：0.75～30kW
轉速：2900r/min
目錄
產品特點
該產品具備CW磁力旋渦泵高揚程小流量的特點，并采用耐高溫稀土永磁為磁力耦合器，新型的蒸汽加熱保溫箱結構(專利技術），以確保容易結晶及低于90攝氏度就凝結介質的正常輸送。
型號意義
性能參數
材質：不銹鋼
流量：0.36～14.4m3/h
使用溫度：＜365℃
揚程：30～210m
功率：0.75～30kW
轉速：2900r/min
參照CW磁力旋渦泵性能表進行配套選用，我們也可按客戶所需，給予定做。

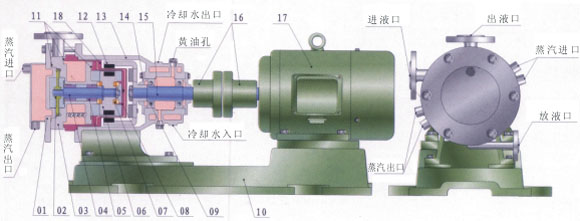

結構示意圖
|
01泵蓋 |
07止推環 |
13聯接架 |
|
02葉輪 |
08隔離套 |
14軸承蓋 |
|
03泵體 |
09軸承 |
15軸 |
|
04泵軸 |
10底座 |
16聯軸器 |
|
05軸套 |
11密封圈 |
17電機 |
|
06內轉子總成 |
12外轉子總成 |
18外隔離套 |

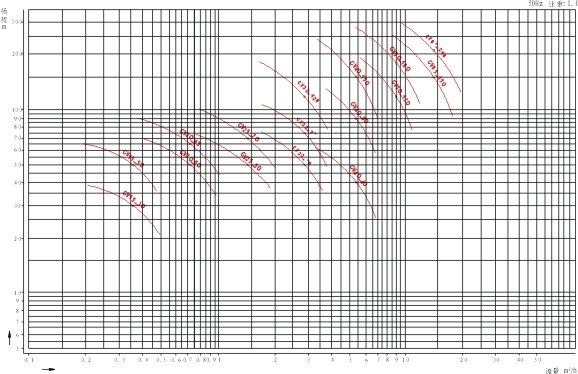

性能曲線圖
