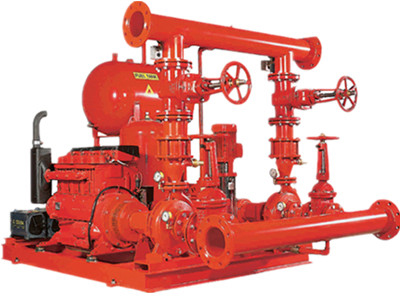

XBC系列鉆井平臺柴油機消防泵組所配用的消防泵可用我公司生產的IS系列單級式、S、SOW系列新型單級雙級式、TSWA、D型系列節段多級式。該系列設備配用的柴油機均采用國產或進口優質產品，具有啟動特性好、過載能力強、結構緊湊、維修方便、使用簡單、自動化程度高等特點，是一種先進、性能可靠的消防設備。
XBC系列柴油機消防泵組的工作范圍：
流量范圍：10-800L/S
壓力范圍:0.2-2.2MPA
轉速:1500r/min 1800 min 2400 min 3000 min
XBC系列柴油機消防泵組的工作范圍：
環境大氣壓力:>90KPa
環境溫度:50C-400C
空氣相對溫度:≤80％
在非正常的條件下柴油機的功率,為保證正常工作,應選用較大功率的柴油機與水泵配套。
性能特點：
一、 具有完善的三種起動功能：
１、 手動起動功能：通過轉換開關可完成手動、自動聯鎖并可實現手動起動功能：
２、 自動手動功能：允許起動三次、如三次起動不成功則發出“起動失敗報警”并自動退出起動狀態；一次起動成功后起動到額定負載時間為5-10-15S(按機組容量大小各異)；
３、 緊急手動直接起動功能：當自控裝置故障時可實現緊急手動直接起動功能。
二、 自動運行：當水泵機組接到有效消防信號后，如果電動機消防泵供電系統斷電或缺相或電泵故障不能正常起動時，柴油機消防泵組會自動起動運行，一旦供電系統恢復正�；螂妱颖每烧＿\行時，可自動切換到電動泵。
三、 自動停機：當消防信號消失后，柴油機消防泵會自延遲停機。
四、 蓄電池自充電穩壓功能：蓄電池可利用市電功柴油機充電電機自動充電，保證機組的順利起動。
五、 具有完善的指示系統：準備起動、手動起動、自動起動、機組運行、機組停機、蓄電池充電、超速、柴油機潤滑油油壓過低、增壓器油壓過低、柴油機潤滑油油溫過低、柴油機冷卻水水溫過高、蓄電池電壓過低、燃油油位過低(或缺少)、柴油機冷卻水水溫過低預熱、定時巡檢。
六、 具有完善的報警或保護系統：三次起動失敗報警或保護、超速報警或保護、潤滑油油壓過低報警或保護、增壓器油壓過低報警或保護、冷卻水水溫過高報警或保護、潤滑油油溫過低報警或保護、自動充電裝置故障報警、蓄電池電壓過低報警、蓄電池電壓過高報警、機油油位低報警或保護。
七、 具有完善的顯示系統：柴油機潤滑油壓力、柴油機轉速、蓄電池充電電流、蓄電池充電電壓。
八、 直聯式：柴油機與水泵直接聯軸器聯接，采用公共槽鋼底座，結構緊湊、整體性能好，故障少、振動小，現場施工安裝方便。
九、 設備壓力、流量范圍廣：機組選用IS系列單級單吸式、S\SOW系列新型單級雙吸式、TSWA\D型系列節段多級式水泵，可滿足水同場合的消防需求。
十、 流量、壓力可調整：柴油機水泵裝有機械調整器或電子調整器，當水泵的流量、揚程與實際不一致時，可調節改變柴油機的轉速。
十一、 具有水加溫預加熱裝置：機組裝有AC220V冷卻水預熱裝置，可保證機組在低于50C環境下正常工作。
十二、 雙蓄電池回路：當一組蓄電池失效時可自坮投入另一組蓄電池。
十三、 免維修蓄電池：不需頻繁添加補充液。
十四、 自動定時巡檢測試：消防系統通常處于備用狀態，該機組設備能自動完成對機組的備用狀態進行測試并及時報警。
注：以上功能可根據用戶需要選用。也可根據用特殊需要設計定做。
配置：
一、 水泵：IS系列單級單吸式、S、SOW系列新型單級雙吸、TSWA、D型系列節段多級式。
二、 柴油機：配單缸、雙缸、三缸、四缸、六缸、八缸、十二缸柴油機。
三、 轉速：1500r/min 1800r/min 2400r/min 3000r/min 等
四、 其它配件：濾清系統、消音系統、冷卻系統、燃油箱、公用底座、散熱水箱、蓄電池、充電器。(可加預熱系統)
五、 控制柜：單片機、PLC編程器、傳感器、全自動控制柜。
型號說明：

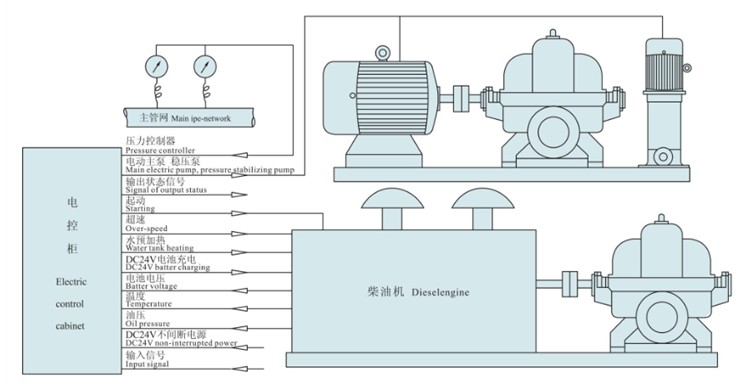

結構與控制系統圖：
功能說明:
柴油機消防泵可與電動泵、穩壓泵等組成自動水消防供水系統，并可與消防控制中心實現聯動。
當柴油機消防泵組接到起動命令時，如果市電斷電，則柴油機自動控制柜立即向泵組起動馬達發出開啟信號，啟動馬達，使柴油機怠速起動，然后逐漸調節油門，使柴油機加速，直至額定轉速。控制系統會自動監控柴油機的運轉情況，如柴油機的油壓、油溫、轉速、水泵的出口壓力等，通過自動監控來判定柴油機是否正常起動。如果起動失敗則控制系統會發出重起信號，若三次起動均失敗，則自控系統會發出失敗報警。當柴油機消防泵組接到管網壓力恢復或市電恢復正常的信號時，泵組會迅速降速并在怠速位置監視一段時間后自動停機。
性能參數：
|
柴油機消防泵組
型號
|
額定流量
m3/h
|
額定揚程
m
|
額定轉速
r/min
|
水泵型號
|
柴油機型號
|
|
XBC8.0/13.9
|
30-50-60
|
84-80-75
|
2900
|
IS80-50-250
|
4L22B-SB
|
|
XBC7.0/13.0
|
47
|
70
|
2900
|
IS80-50-250A
|
4L22B-SB
|
|
XBC6.0/12.2
|
44
|
60
|
2900
|
IS80-50-250B
|
4L22B-SB
|
|
XBC8.5/11.7
|
42
|
85
|
2900
|
IS80-50-315B
|
4L22B-SB
|
|
XBC11.0/13.
|
47
|
110
|
2900
|
IS80-50-315A
|
KM496-SB
|
|
XBC12.5/13.9
|
30-50-60
|
128-125-123
|
2900
|
IS80-50-315
|
KM496-SB
|
|
XBC5.0/27.8
|
60-100-120
|
54-50-47
|
2900
|
IS100-65-200
|
4L22B-SB
|
|
XBC6.0/23.9
|
86
|
60
|
2900
|
IS100-65-250B
|
4L22B-SB
|
|
XBC7.0/25.8
|
93
|
70
|
2900
|
IS100-65-250A
|
4L22B-SB
|
|
XBC8.0/27.8
|
60-100-120
|
87-80-75
|
2900
|
IS100-65-250
|
KM496-SB
|
|
XBC10.0/25.0
|
90
|
100
|
2900
|
IS100-65-315B
|
KM496-SB
|
|
XBC5.0/55.6
|
120-200-240
|
58-50-45
|
2900
|
IS125-100-200
|
KM496-SB
|
|
XBC6.0/48.1
|
173
|
60
|
2900
|
IS125-100-250B
|
KM496-SB
|
|
XBC12.5/27.8
|
60-100-120
|
133-125-118
|
2900
|
IS100-65-315
|
X6135JD
|
|
XBC8.0/55.6
|
120-200-20
|
87-80-72
|
2900
|
IS125-100-250
|
X6135JD
|
|
XBC12.5/55.6
|
120-200-240
|
133-125-120
|
2900
|
IS125-100-315
|
X6135JZD
|
|
XBC11.0/52.8
|
190
|
110
|
2900
|
IS125-100-315A
|
X6135JZD
|
|
XBC9.2/48.1
|
173
|
92
|
2900
|
IS125-100-315B
|
X6135JD
|
|
XBC5.0/111
|
240-400-460
|
55-50-45
|
1450
|
IS200-150-400
|
X6135JZD
|
|
XBC5.0/28
|
100
|
50
|
1450
|
IS125-100-400
|
495AD
|
|
XBC5.0/28
|
200
|
50
|
1450
|
IS150-125-400
|
TL4110ZD
|
|
XBC4.6/10
|
30-36-42
|
50-46-40
|
1450
|
75TSWA×4
|
4L22B-SB1
|
|
XBC5.7/10
|
30-36-42
|
62-57-50
|
1450
|
75TSWA×5
|
4L22B-SB1
|
|
XBC6.9/10
|
30-36-42
|
75-69-60
|
1450
|
75TSWA×6
|
4L22B-SB1
|
|
XBC8.0/10
|
30-36-42
|
87-80-70
|
1450
|
75TSWA×7
|
4L22B-SB1
|
|
XBC9.2/10
|
30-36-42
|
100-92-80
|
1450
|
75TSWA×8
|
4L22B-SB1
|
|
XBC10.3/10
|
30-36-42
|
112-103-90
|
1450
|
75TSWA×9
|
4L22B-SB1
|
|
XBC6.2/19.2
|
62-69-80
|
64-62-56
|
1450
|
100TSWA×4
|
495AD
|
|
XBC7.8/19.2
|
62-69-80
|
81-78-70
|
1450
|
100TSWA×5
|
495AD
|
|
XBC9.3/19.2
|
62-69-80
|
97-93-84
|
1450
|
100TSWA×6
|
495AZD
|
|
XBC10.9/19.2
|
62-69-80
|
113-109-98
|
1450
|
100TSWA×7
|
495AZD
|
|
XBC6.4/25
|
72-90-108
|
69-64-60
|
1450
|
125TSWA×3
|
495AD
|
|
XBC8.6/25
|
72-90-108
|
92-86-80
|
1450
|
125TSWA×4
|
TL4110D
|
|
XBC10.8/25
|
72-90-108
|
115-108-100
|
1450
|
125TSWA×5
|
TL4110ZD
|
|
XBC6.0/43
|
119-155-191
|
65-60-55
|
1480
|
150TSWA×2
|
TL4110D
|
|
XBC9.0/43
|
119-155-191
|
97-90-82
|
1480
|
150TSWA×3
|
TL4110ZD
|
|
XBC12.0/43
|
119-155-191
|
129-120-109
|
1480
|
150TSWA×4
|
X6135JD
|
|
XBC8.6/77.8
|
190-280-346
|
95-86-77
|
1480
|
200D1-43×2
|
X6135JD
|
|
XBC12.9/77.8
|
190-280-346
|
142-129-115
|
1480
|
200D1-43×3
|
X6135JZD
|
|
XBC12.0/125
|
400-450-500
|
123-120-114
|
1480
|
D450-60Ⅲ×2
|
WX6135JZLD
|
|
XBC11.4/139
|
450-500-550
|
120-114-108
|
1480
|
D500-57×2
|
12V135JZD
|
|
XBC12.0/200
|
550-720-850
|
132-120-108
|
1480
|
D720-62×2
|
W12V138AZL
|
|
XBC5.0/60
|
150-216-260
|
59-50-45
|
1480
|
D216-25×2
|
TL4110ZD
|
|
XBC7.5/60
|
150-216-260
|
88-75-67
|
1480
|
D216-25×3
|
X6135JD
|
|
XBC10.0/60
|
150-216-260
|
118-100-90
|
1480
|
D216-25×4
|
X6135JD
|
|
XBC12.5/60
|
150-216-260
|
147-125-112
|
1480
|
D216-25×5
|
X6135JZD
|
|
XBC6.5/134
|
360-485-612
|
71-65-56
|
1450
|
250S65
|
X6135JZD
|
|
XBC9.0/219
|
590-790-936
|
93-90-82
|
1450
|
300S90
|
W12V135AZD
|
|
XBC7.8/210
|
576-756-918
|
86-78-70
|
150
|
300S90A
|
12V135AJZD
|
|
XBC6.7/200
|
540-720-900
|
72-67-57
|
1450
|
300S90B
|
12V135JZD
|
|
XBC5.8/219
|
576-790-972
|
65-58-50
|
1450
|
300S58
|
X6135JZLD
|
|
XBC5.0/204
|
529-735-893
|
55-50-42
|
1450
|
300S58A
|
X6135JZD
|
|
XBC12.5/351
|
850-1260-1660
|
140-125-100
|
1450
|
350S125
|
KTA38-G2
|
|
XBC11.2/328
|
787-1181-1538
|
120-112-86
|
1450
|
350S125A
|
KTA38-G
|
|
XBC9.6/305
|
697-1098-1363
|
106-96-77
|
1450
|
350S125B
|
KTA19-G4
|
|
XBC7.5/351
|
972-1260-1440
|
80-75-65
|
1450
|
350S75
|
W12V138AZL-3
|
|
XBC6.5/325
|
900-1170-1332
|
70-65-56
|
1450
|
350S75A
|
W12V135AZLD
|
|
XBC5.5/300
|
813-1080-1202
|
59-55-46
|
1450
|
350S75B
|
12V135JZD
|

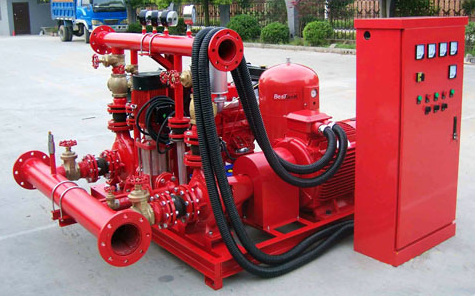

全自動柴油機泵組作為一種固定式消防滅火設備已經廣泛應用于消防分流，尤其是在沒有電源或電源（市電）不正常等意外情況下的消防給水。機組中所配的消防泵為臥式單級、多級消防專用泵，所配的柴油機均為國內內燃機行業骨干企業生產的495、4135、6135、12V135等系列機型，根據用戶需要亦可配置進柴油機作為動力機。主要由柴油機、消防泵、聯接裝置、油箱、散熱器、蓄電池組、智能型全自動控制屏等組成。
我廠自行研制的智能柴油機水泵產品，以無人值守的智能系統為標準配置。產品具有技術領先、自動化程度高、性能優越保護功能齊全、結構合理、安裝簡易、性價比高的特點。同時，為滿足用戶的不同需求及合理的投資，產品分為消防水泵、工業應急水泵、農用水泵、船用水泵、掛車流動水泵站等多個應用系列。
配套水泵：單極消防泵、多級消防泵、單極中開雙吸消防泵。
運行的條件：
1.海撥高度：≤2500米
2.環境溫度：-25～55℃
3.空氣相對濕度：9～95％
4.地震烈度：7度
5.流量范圍：50-700（L/S）
6.揚程范圍：32-600m
7.柴油機功率：18-1100KW
8.過流部件材質：鑄鐵、球墨鑄鐵、不銹鋼、鑄銅。
柴油機泵組主要特點：
1.自動起動：柴油水泵機組接到火警/管網壓力/停電/或其他啟動信號后，在5秒內能自動起動并投入滿負荷運行；
2.自動充電：蓄電池可利用市電或柴油機充電電機自動充電，保證機組的順利起動；
3.自動報警：對柴油機低油壓、高水溫等故障自動報警保護，在超速時報警并停機；
4.自動預熱：使柴油機處于熱機備用狀態，確保應急工作；
5.直連式：360kw以下柴油水泵機組采用國內首創的柴油機與水泵通過彈性聯軸節直接連接技術，減少了故障點，并使機組的起動時間大大縮短，增加了機組的可靠性和應急性能；
6.用戶亦可要求設置其他報警輸出（非標準供貨）；
7.具有遙測、遙信、遙控功能（非標準供貨）；
