FZB系列氟塑料自吸泵安裝示意圖
時間：2014/9/18 來源：浙江揚子江泵業有限公司
一、概述：
FZB氟塑料自吸泵按國家標準設計制造，泵體采用先進的生產工藝以金屬外殼緊襯氟塑料（F46）制造，泵的承重部分為金屬材料具有機械強度高、耐壓性強、抗機械沖擊力優越等優點；主要過流部件葉輪、泵蓋等均采用金屬嵌件外包氟塑料一次性高溫模壓而成；配置外裝式金屬波紋管機械密封，對磨材質：氧化鋁VS四氟、碳化硅VS四氟、硬質合金VS硬質合金，用戶可根據工況要求選擇對磨。
二、工作原理：
FZB氟塑料自吸泵主要由儲液室、渦室、回流孔、葉輪、泵蓋組成，開機前泵腔內應注滿液體，儲液室氣液在葉輪的高速帶動下將氣液混合物吸進渦室加壓進入氣液分離室，此時，空氣比重小于液體，便自然進入管網，液體則自動從回流孔回流與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室......此過程反復直至吸程管路中的空氣被排盡；介質被輸送到工況所需要的任意場所。
三、用 途：
FZB氟塑料自吸泵可用于儲存液體的容器低于地平面1-4米，不便倒灌和加液的場合；使用該泵固定在地平面崗位上可連續或間斷抽取、輸送各類化工介質。車輛、船舶裝卸化工介質時。自吸泵可流動在任何崗位抽取輸送滿足你的要求。
FZB氟塑料自吸泵可以安全的輸送強酸、強堿、劇毒、有機溶劑、及純凈貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求。適用于各種化工流程；一次安裝后無須灌引水,裝底閥、維修方便是替代笨重液下泵的理想選擇用泵。

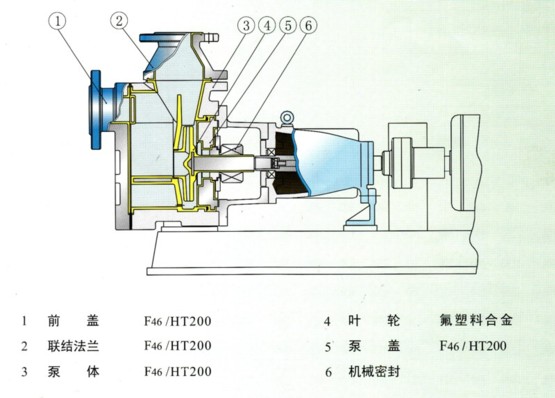

四、產品結構：
五、FZB氟塑料自吸泵性能參數：
|
型 號 |
流 量 |
揚 程 |
口 徑 |
電機功率 |
自吸高度 (m) |
轉 速 |
|
|
25FZB-10L |
3.6 |
10 |
25 |
25 |
1.5 |
2 |
2900 |
|
25FZB-15L |
3.6 |
15 |
25 |
25 |
1.5 |
2 |
2900 |
|
25FZB-20L |
3.6 |
20 |
25 |
25 |
2.2 |
2 |
2900 |
|
40FZB-20 |
8 |
20 |
40 |
40 |
3 |
3 |
2900 |
|
40FZB-20L |
8 |
30 |
40 |
40 |
4 |
3.5 |
2900 |
|
40FZB-30L |
8 |
30 |
40 |
40 |
4 |
3 |
2900 |
|
50FZB-20 |
12 |
20 |
50 |
50 |
3 |
3 |
2900 |
|
50FZB-20L |
12 |
20 |
50 |
50 |
3 |
3.5 |
2900 |
|
50FZB-30L |
12 |
30 |
50 |
50 |
4 |
3 |
2900 |
| 50FZB-45L | 12 | 45 | 50 | 32 | 7.5 | 3.5 | 2900 |
|
65FZB-20L |
25 |
20 |
65 |
50 |
5.5 |
3.5 |
2900 |
|
65FZB-25L |
25 |
25 |
65 |
50 |
5.5 |
3.5 |
2900 |
|
65FZB-30L |
25 |
30 |
65 |
50 |
7.5 |
3.5 |
2900 |
|
65FZB-45L |
25 |
45 |
65 |
40 |
11 |
4 |
2900 |
|
80FZB-20L |
40 |
20 |
80 |
65 |
7.5 |
4 |
2900 |
|
80FZB-30L |
50 |
30 |
80 |
65 |
11 |
4 |
2900 |
| 80FZB-45L | 50 | 45 | 80 | 65 | 15 | 4 | 2900 |
| 100FZB-20L | 100 | 20 | 100 | 80 | 18.5 | 5 | 2900 |
| 100FZB-30L | 100 | 30 | 100 | 80 | 18.5 | 5 | 2900 |
| 100FZB-50L | 100 | 50 | 100 | 80 | 30 | 5 | 2900 |
|
注：帶“L”為長支架型，不帶L為短支架直聯式; |
|||||||
七、FZB氟塑料自吸泵產品應用：
