不銹鋼JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵，是按照用戶新要求，采用新型機械密封組裝，安裝防爆，長年不漏，JMZ自吸酒泵適合輸送（-35～+120℃）的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業。FMZ自吸化工泵適合輸送（-35～+120℃）的濃漿、酸、堿、鹽等化工液體。本泵具有結構緊湊、操作簡便、自吸性能好、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點。是國內的新一代產品。具有廣闊的應用市場和發展前景。

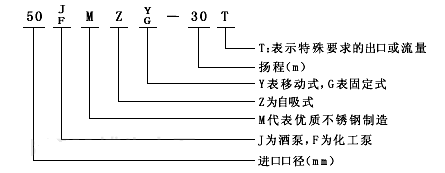

■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵型號意義：
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵產品特點：
JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
JMZ、FMZ型不銹鋼移動自吸泵是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵技術參數：
流量為3M3/h～200M3/h，揚程為15m～60m，口徑為：25mm～200mm。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵結構圖：
|
|
1 |
束節式蓋頭 |
9 |
機械密封 |
|
2 |
放液螺絲 |
10 |
軸承體 |
|
|
3 |
阻水閥 |
11 |
油咀 |
|
|
4 |
葉輪螺母 |
12 |
泵軸 |
|
|
5 |
束節式出口 |
13 |
軸承 |
|
|
6 |
泵體 |
14 |
壓蓋 |
|
|
7 |
葉輪 |
15 |
聯軸器 |
|
|
8 |
泵蓋 |
16 |
彈性塊 |
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵結構說明：
1．自吸泵的主要零件有：泵體、葉輪、泵軸、機械密封、懸架等。
2．自吸泵的旋轉方面，從進口方面看為逆時針方面。
3．自吸泵的安裝形式：有固定和移動式。固定式自吸泵進出口一般用法蘭式；移動式自吸泵進出口一般用束節式。(注意：固定式水泵法蘭一般才用6公斤壓力法蘭)。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵性能參數：
|
名稱 |
輸送酒類、飲料、汽油、乳品 |
主要性能參數 |
輸送酸、堿、濃漿及高溫液體的 |
配套功率 |
|||||
|
進口 |
出口 |
流量(m3／h) |
揚程(H) |
吸程 |
轉速(r／min) |
||||
|
自吸泵 |
25JMZ-22 |
25 |
25 |
3 |
22 |
5 |
2900 |
25FMZ-22 |
1.1 |
|
25JMZ-30 |
25 |
25 |
3 |
30 |
6 |
2900 |
25FMZ-30 |
1.5 |
|
|
40JMZ-22 |
40 |
25 |
6 |
22 |
5 |
2900 |
40FMZ-22 |
1.5 |
|
|
40JMZ-30 |
40 |
25 |
6 |
30 |
6 |
2900 |
40FMZ-30 |
2.2 |
|
|
40JMZ-40 |
40 |
25 |
6 |
40 |
6 |
2900 |
40FMZ-40 |
3 |
|
|
50JMZ-22 |
50 |
40 |
12 |
22 |
5 |
2900 |
50FMZ-22 |
2.2 |
|
|
50JMZ-30T |
50 |
50 |
20 |
30 |
6 |
2900 |
50FMZ-30 |
4 |
|
|
50JMZ-40 |
50 |
40 |
12 |
40 |
6 |
2900 |
50FMZ-40 |
4 |
|
|
65JMZ-22 |
65 |
50 |
24 |
22 |
5 |
2900 |
65FMZ-22 |
4 |
|
|
65JMZ-30T |
65 |
65 |
30 |
30 |
6 |
2900 |
65FMZ-30T |
5.5 |
|
|
80JMZ-22 |
80 |
65 |
48 |
22 |
5 |
2900 |
80FMZ-22 |
5.5 |
|
|
80JMZ-30 |
80 |
65 |
48 |
30 |
5 |
2900 |
80FMZ-30 |
7.5 |
|
|
100JMZ-22 |
100 |
80 |
80 |
22 |
5 |
2900 |
100FMZ-22 |
11 |
|
|
100JMZ-30 |
100 |
80 |
100 |
30 |
5 |
2900 |
100FMZ-30 |
15 |
|
|
150JMZ-22 |
150 |
125 |
160 |
22 |
5 |
2900 |
150FMZ-22 |
15 |
|
|
150JMZ-30 |
150 |
125 |
160 |
30 |
5 |
2900 |
150FMZ-30 |
22 |
|
|
200JMZ-22 |
200 |
150 |
200 |
22 |
5 |
1450 |
200FMZ-22 |
18.5 |
|
|
200JMZ-30 |
200 |
150 |
200 |
30 |
5 |
1450 |
200FMZ-30 |
30 |
|
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵使用說明：
1.本單位泵出廠時一般都已配好三相電機，用戶接上380V電源，轉向正確，便可使用。(如需配單相電機，應在訂購時說明，單相電機只能接220V電源使用。)
2.泵第一次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲，再按轉向標志，啟動電機，按吸程高低不同一般需要2～4分鐘，自動排完空氣，輸送液體，下次啟動則不需引灌。長期不用的泵啟動時，應先打開加水羅絲，檢查泵體是否存在液體，如不足請補滿。
3．嚴禁泵體內無液體，啟動電機，以防機械密封磨擦，發熱燒壞。
4．泵起動前，應用于旋轉聯軸器，檢查是否旋轉靈活，如果阻力大，應查明原因，處理后才可合閘啟動。
5．運轉后，觀察密封部位是否有泄漏，如有輕微泄漏，可讓其跑合10～20分鐘，等動靜環端面磨合均勻后一般可解決，否則應拆開逐項檢查，重新安裝。
6．輸送酸類濃漿，停車后應用清水沖洗，以減少積存酸、堿液體對泵和管道的腐蝕，尤其可以避免介質沉淀在密封動靜環上，造成下次起動時咬靜環。
7．泵的主軸和轉動部件應保持清潔，軸承體內每年要補充2～3次黃油，數一量以加滿黃油室的40％為宜。
8．泵上配套的電機，請注意防潮、防腐蝕、更換電機時，新電機的容和轉速必須與原來的一致。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵安裝與拆卸：
1．泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是好等泵運到現場后按底座尺寸進行
施工。
2．泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查泵和電機軸的水平，要重新檢查和調整泵軸心和電機軸心的同度度，用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0．1 5毫米。兩聯軸器端面間隙偏差不超過0．2毫米。
3．不應用泵承受管路重量，管路重量應有管路支撐設備承受。
4．按裝結束應用手轉動聯軸器是否輕松靈活，有無卡滯現象。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵拆裝：
1．?dāng)Q下軸承體與泵體連接的四個螺絲，舊時將機械密封和泵蓋松開。
2．?dāng)Q開葉輪螺坶(右旋)取下葉輪、鍵和泵蓋，再將機械密封從泵溢蓋中取下。
3．用拉子拉下聯軸器然后拆下鍵，軸承端溢，后將軸和軸承拆開。
4．泵的裝裝配順序按上述相反進行。
5．自吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證白吸效果(見右下圖)。
■ JMZ、FMZ型移動式防爆酒精泵,防爆衛生食品泵,防爆輸藥泵,酒精卸車泵,防爆自吸乙醇泵機械密封安裝|：
1．更換機械密封時，應注意規格，型號都要與原來的相符。
2．在安裝機械密封過程中，應保持清潔，不許敲打密封原件，以防損傷和破壞。
3．安裝大小密封圈和動靜環時軸表面應涂上一層清潔的機油和透明油。
4．將靜環和大膠圈裝入泵蓋，然后一起-裝上軸上(注意：動環銷必須對準葉輪的傳動孔)。
5．將彈簧座、彈簧、推環組成一體、以彈簧座端面為作力點，將其推上主軸，其推力以彈簧壓縮2—4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松，摩擦力偏小，如彈簧壓縮6mm以上，動環和密封圈仍不能在軸上滑動，則說明其配合偏緊，應以檢查機械密封是否與原來的相符合。
感謝您訪問我們揚子江泵業的網站m.lvnaqu.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
