不銹鋼防爆銅葉輪轉輸泵,汽油輸送泵,防爆甲醇泵,航空煤油輸送泵,化工液體防爆泵,丙酮泵結構圖
時間：2013/11/20 來源：浙江揚子江泵業有限公司
本單位生產的不銹鋼防爆銅葉輪轉輸泵,汽油輸送泵,防爆甲醇泵,航空煤油輸送泵,化工液體防爆泵,丙酮泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品，國內空白獨一無二。該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。
產品特點：
1、不銹鋼防爆銅葉輪轉輸泵,汽油輸送泵,防爆甲醇泵,航空煤油輸送泵,化工液體防爆泵,丙酮泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
3、技術參數：
性能：
流量范圍：3.2m³/h~500m³/h
揚程范圍：12m~80m
電機功率：0.75kw~110kw
注：如果您有特殊要求，請聯系我們的技術人員！
型號意義：
例子：80 CYZ-A-32
80-----------泵吸入口直徑mm
C----------表示能滿足船用要求
Y-----------輸送介質為油
Z--------自吸
A----------第一次改進
32----------揚程
不銹鋼防爆銅葉輪轉輸泵,汽油輸送泵,防爆甲醇泵,航空煤油輸送泵,化工液體防爆泵,丙酮泵性能參數：
| 型 號 | 流量 |
揚程 （m） |
轉速 （r/min） |
效率 （%） |
電機功率 （kw） |
口徑（入）出 | ||
| （m3/h） | (l/s) | 吸入 | 排出 | |||||
| 25CYZ-A-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 |
| 25CYZ-A-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 |
| 40CYZ-A-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 |
| 40CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 |
| 50CYZ-A-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 1.6 | 50 | 50 |
| 50CYZ-A-20 | 18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 |
| 50CYZ-A-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 4 | 50 | 50 |
| 50CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 |
| 50CYZ-A-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 |
| 50CYZ-A-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 |
| 50CYZ-A-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 |
| 65CYZ-A-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 |
| 635CYZ-A-32 | 25 | 6.9 | 32 | 6.5 | 2900 | 5.5 | 65 | 50 |
| 80CYZ-A-13 | 35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 |
| 80CYZ-A-17 | 43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 |
| 80CYZ-A-22 | 40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 |
| 80CYZ-A-25 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
| 80CYZ-A-32 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
| 80CYZ-A-55 | 60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 |
| 80CYZ-A-70 | 60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 |
| 100CYZ-A-20 | 100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 |
| 100CYZ-A-40 | 100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
| 100CYZ-A-40a | 100 | 27.8 | 40 | 6 | 1450 | 22 | 100 | 100 |
| 100CYZ-A-65 | 100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 |
| 100CYZ-A-75 | 70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 |
| 150CYZ-A-45 | 170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 |
| 150CYZ-A-55 | 170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 |
| 150CYZ-A-65 | 170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 |
| 150CYZ-A-80 | 160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 |
| 200CYZ-A-63 | 280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 |
| 250CYZ-A-50 | 400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 |
| 300CYZ-A-50 | 500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |

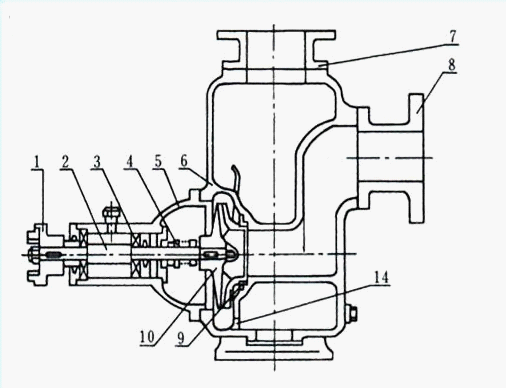

不銹鋼防爆銅葉輪轉輸泵,汽油輸送泵,防爆甲醇泵,航空煤油輸送泵,化工液體防爆泵,丙酮泵結構說明：
| 1 | 聯軸器 | 6 | 泵殼 | 11 | 后蓋 |
| 2 | 泵軸 | 7 | 出口座 | 12 | 擋水圈 |
| 3 | 軸承 | 8 | 進口座 | 13 | 加液孔 |
| 4 | 機械密封 | 9 | 前密封環 | 14 | 回液孔 |
| 5 | 軸承體 | 10 | 葉輪 |
